油田防腐材料供应商
中石化企业合格供应商手机浏览
更方便

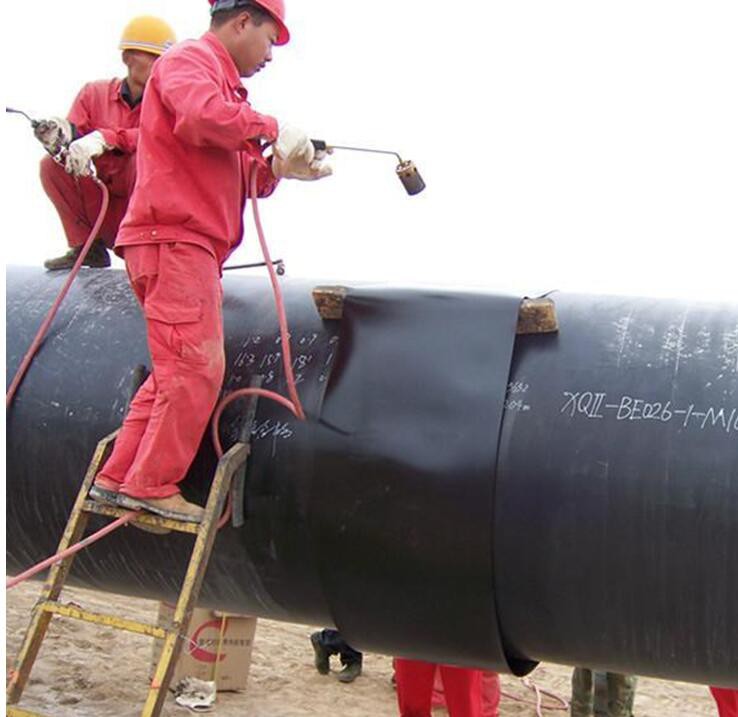

热缩压敏带也称压敏热缩带,热烤压敏带,用于新建管道防腐层补口及在役管线补口修复工程。
压敏型管道修补用热收缩带,是我公司根据石油天然气管道防腐补口的需要,研制成功的。该产品的结构为丁基橡胶改性压敏胶覆合在辐射交联聚乙烯基材表面,其具有界面粘结牢固、机械稳定性高、耐水蒸气和氧气滲透性好、修补方法容易、施工能源消耗少、流水作业快、施工便携等特点。该产品的长期防腐可靠性高,使用寿命长,适用于新建管道防腐层补口及在役管线补口修复工程。
产品执行标准:ISO 21809-3 , DIN 30672 (EN 12068)
8808彩票 产品特点:准备时间短,本产品在使用前只需除去钢管表面水汽,对预热温度不作要求。本产品不需底漆配合使用,在使用时仅需要用钢丝刷或砂纸对钢管表面进行清洁。产品内层是基于新型丁基橡胶的不溶性弹性体材料,具有自修复功能,可自动闭合直径小于5mm的破损处,一周之内自动修复。
产品性能:
序号 |
项目 |
指标 |
试验方法 |
|
基材性能 |
||||
1 |
拉伸强度,Mpa |
21.1 |
GB/T 1040.2 |
|
2 |
断裂伸长率,% |
585 |
GB/T 1040.2 |
|
3 |
维卡软化点,℃ |
95 |
GB/T 1633 |
|
4 |
脆化温度,℃ |
<-65 |
GB/T 5470 |
|
5 |
电气强度,MV/m |
31 |
GB/T 1408.1 |
|
6 |
体积电阻率,Ω·m |
3.1×1013 |
GB/T 1410 |
|
7 |
耐环境应力开裂(F50)(h) |
>1000 |
GB/T 1842 |
|
8 |
耐化学介质腐蚀 (浸泡7d),% |
95 |
GB/T23257-2009 |
|
9 |
耐热老化(150℃,21d) |
拉伸强度,Mpa |
15.4 |
GB/T1040.2 |
断裂伸长率,% |
421 |
10 |
热冲击(225℃,4h) |
无裂纹、无流淌、无垂滴 |
GB/T23257-2009 |
|
胶层性能 |
||||
11 |
10mm/min搭接剪切强度,MPa |
23℃ |
0.12 |
ISO 21809-3 |
50℃ |
安装系统性能 |
|||
12 |
10mm/min剥离强度,N/cm |
32 |
ISO 21809-3 |
13 |
阴极剥离,mm(23℃,28d) |
12 |
ISO 21809-3附录F |
联系人:苟经理
电话:188-5462-8309
